Решења за високопрецизне крајње зубе за ваздушне моторе и гасне турбине

Наше решења за крајње зубе се широко примењују у аерокосмичка индустрија, авијациони мотори, гасне турбине, енергетска опрема, прецизна машина, железнички транспорт, поморски системи и друге индустрије високе класе , пружајући поуздано високо прецизно позиционирање и високи крутни момент преноса за критичне ротирајуће компоненте.

Производња

Опремљени напредном опремом за прецизно брушење, укључујући:

· Сливерски шлифовачи за интерне и спољне ЦНЦ

· Прецизни површински брусачи

· СНЦ вертикални мелници

· СНЦ контурне брусаче

ОБТ пружа прецизна решења за мелење сложених компоненти као што су: дискови ротора, вала, кочнице, елиптичне компоненте и аркови треуголни делови .

Капацитет обраде

· Максимални пречник за обраду крајњих зуба: ø3400 мм

· Максимална дужина обраде: 6000 mm

· Максимални вертикални дијаметар махања: 2500 мм

· Максимални дијаметар контурне шлифовачке свијека: 1200 мм

· Размај обраде: ø30 мм Ø2500 мм

· Геометријска тачност: ≤ 0,002 мм

Типови крајњих зуба

Копљачки спој

Технологија за високопрецизно радијално позиционирање куплена широко се користи у ваздухопловству и у роторским збиркама гасне турбине, пружајући одличну понављање, способност самоцентрирања и пренос високог крутног момента.

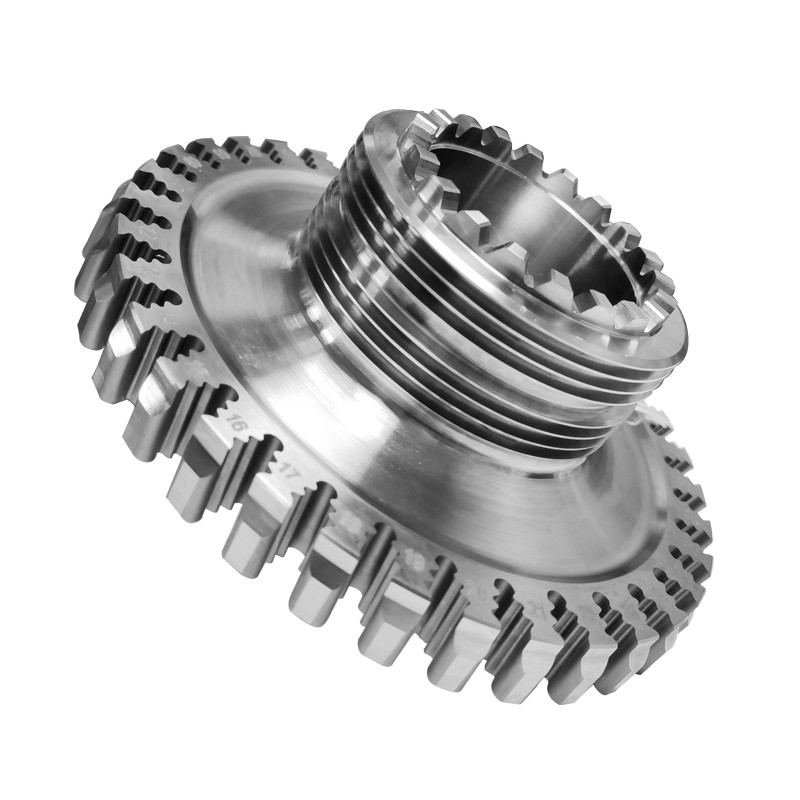

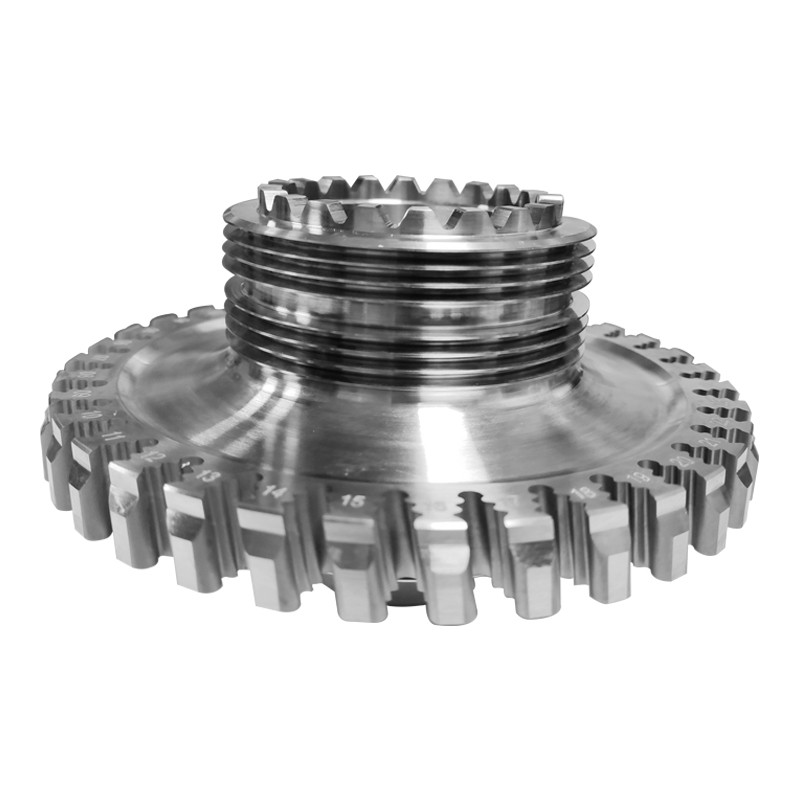

Хиртх спојива

Прецизно прикључавање лице-зуб са изузетном крутошћу и прецизношћу позиционирања, погодно за брзине ротирајућих система који захтевају компактну структуру и поуздане перформансе.

Завијени крајњи зуби

Крув зубни профил омогућава потпуни контакт површине између зуба за парење, побољшање расподеле оптерећења и смањење концентрације стреса у поређењу са традиционалним правеним зубима.

Сектор Крајни зуби & Прави крајни зуби

Направљени дизајн крајњег зуба доступни су у складу са различитим структурним захтевима, пружајући оптимизована решења за сложене роторе и механичке зглобове.

Прецизна перформанса

Производи за крајње зубе ОБТ испуњавају захтевне захтеве за вртећу опрему високих перформанси:

· Поновљена тачност позиционирања:  ±1"

· Индексирање прецизности позиционирања:  ±2"

· Облицо за контакт са зубом:  ≥90%

· У односу на контакт зуба:  100%

Кроз прецизно брушење и напредне процесе инспекције, ОБТ осигурава одличну разменебност, тачност позиционирања и поузданост монтаже.

Висока тачност позиционирања и способност самоцентрирања

Прецизни зуби за метање обезбеђују прецизно позиционирање и аутоматско центрирање након ангажовања. Велика површина за контакт зуба осигурава високу чврстоћу површине зуба и чврстоћу корена, омогућавајући споју да преноси изузетно висок вртећи момент док се одржава стабилан рад.

Одлична перформанса у екстремним условима

Због јединствених карактеристика преноса топлоте и високе структурне стабилности, завршни зубни спојеви одржавају поуздану перформансу под услови рада на високој температури, високом притиску и брзинама , што их чини идеалним за ваздухопловне моторе и апликације за гасне турбине.

Компактна структура и смањење тежине

Технологија крајњих зуба омогућава поједностављене механичке конструкције интегрисањем функција позиционирања и преноса торка. То помаже да се смањи тежина компоненти, свеукупне димензије, сложеност монтаже и захтеви за одржавање.

Превишање у брзинама

Конкавно-конвексан криви зубни профил пружа контакт са површином у целој површини, а не контакт са тачком или линијом. У поређењу са конвенционалним правим зубима, искривљени крајњи зуби ефикасно спречавају:

· Одрабљење ивице зуба

· Локална концентрација стреса

· Једнострана деформација подизања

· Вибрације током рада на високим брзинама

Ефекат подстицања унутраске геометрије закривљеног зуба побољшава отпор центрифугалне силе, омогућавајући веће брзине ротације и побољшане перформансе убрзања.

Primene

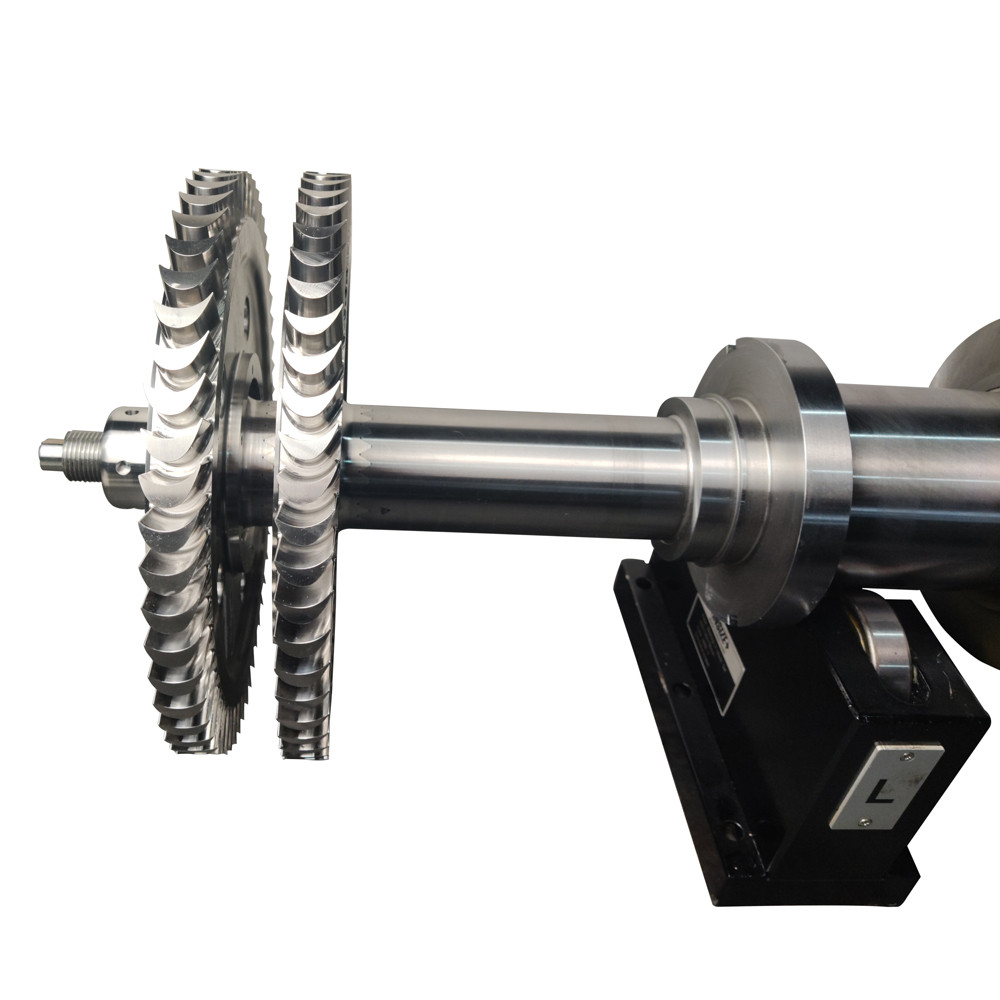

ОБТ Аеро Ротор Дискови Конце Зуби су широко коришћени у високо-производним ротирајућим системима, укључујући:

Аерокосмичке и гасне турбине

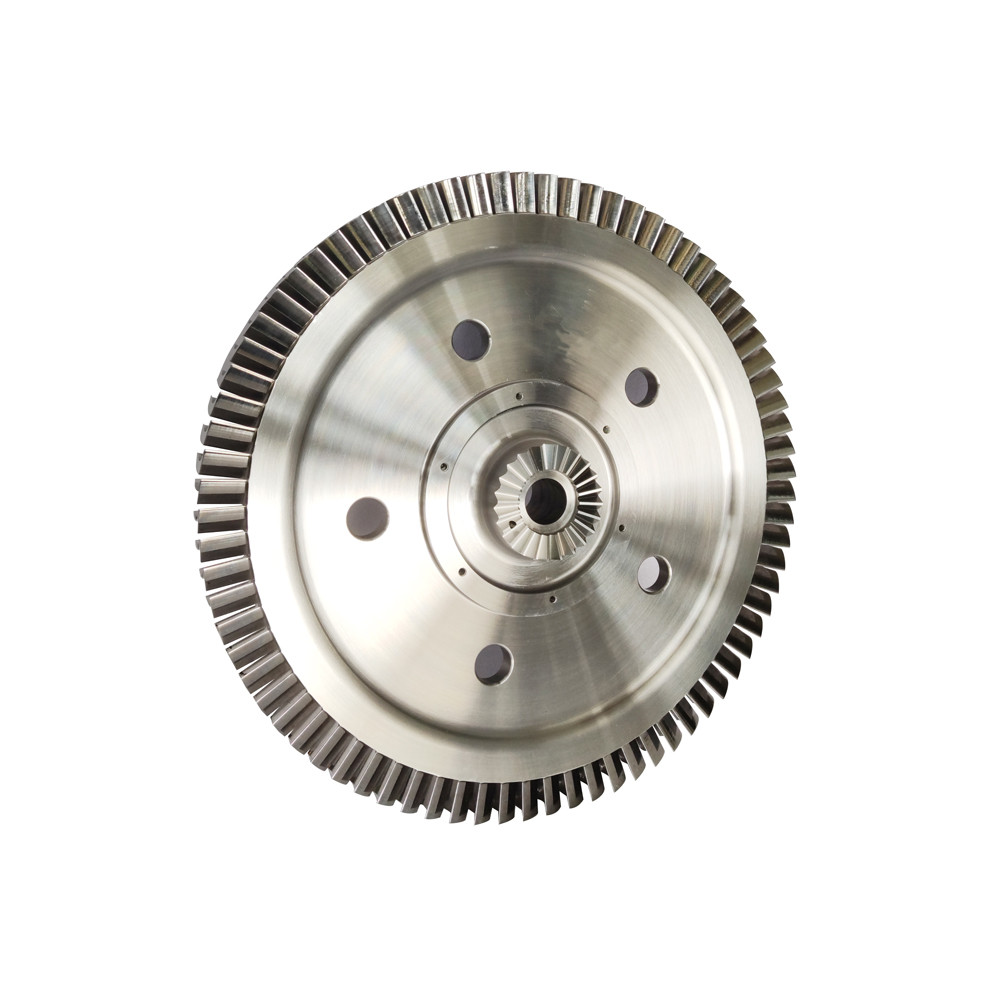

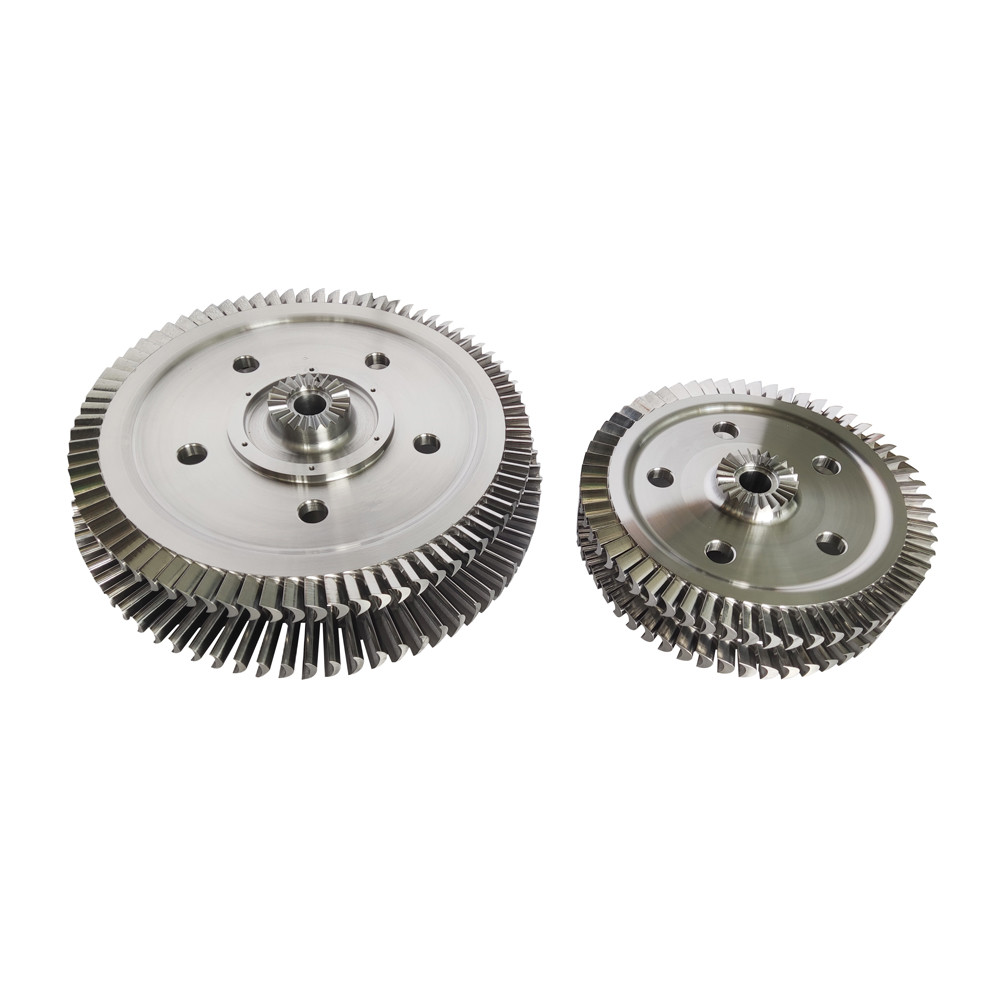

· Дискови ротора авиона

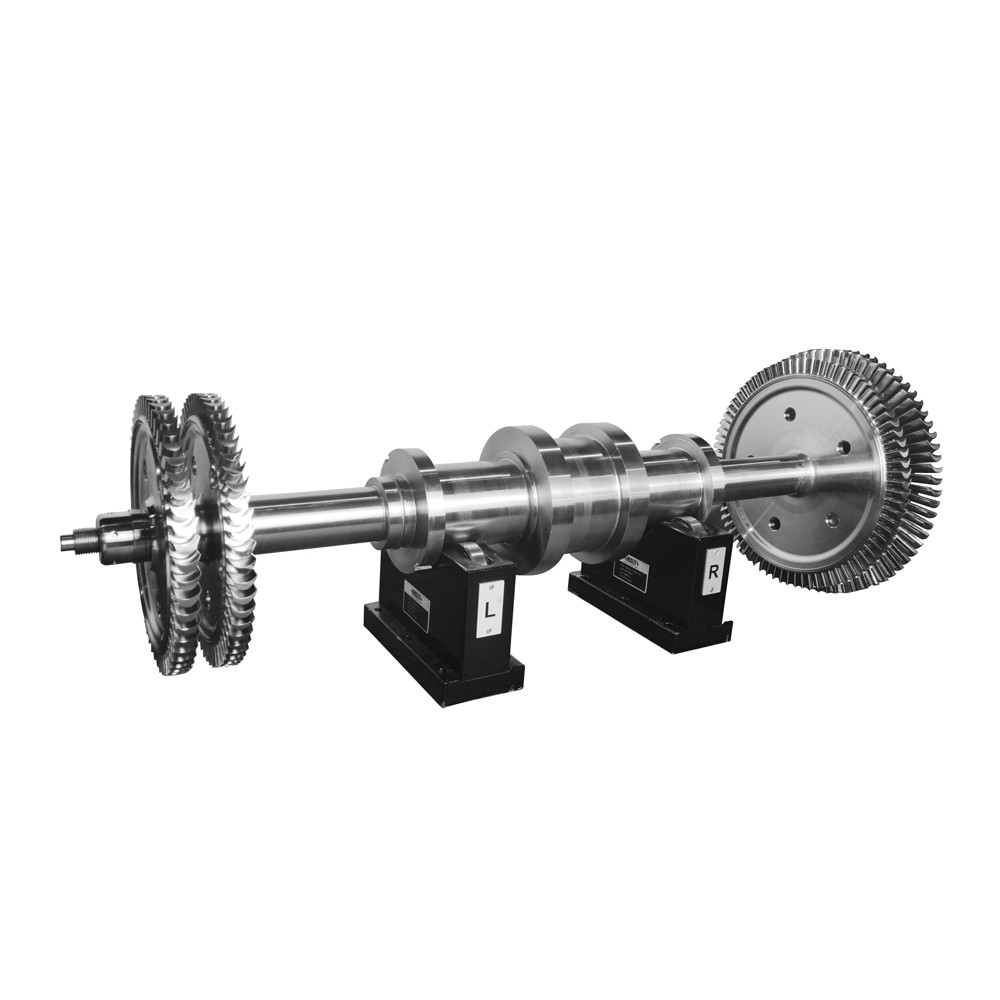

· Скупштине ротора за гасне турбине

· Висок брзини турбина вала

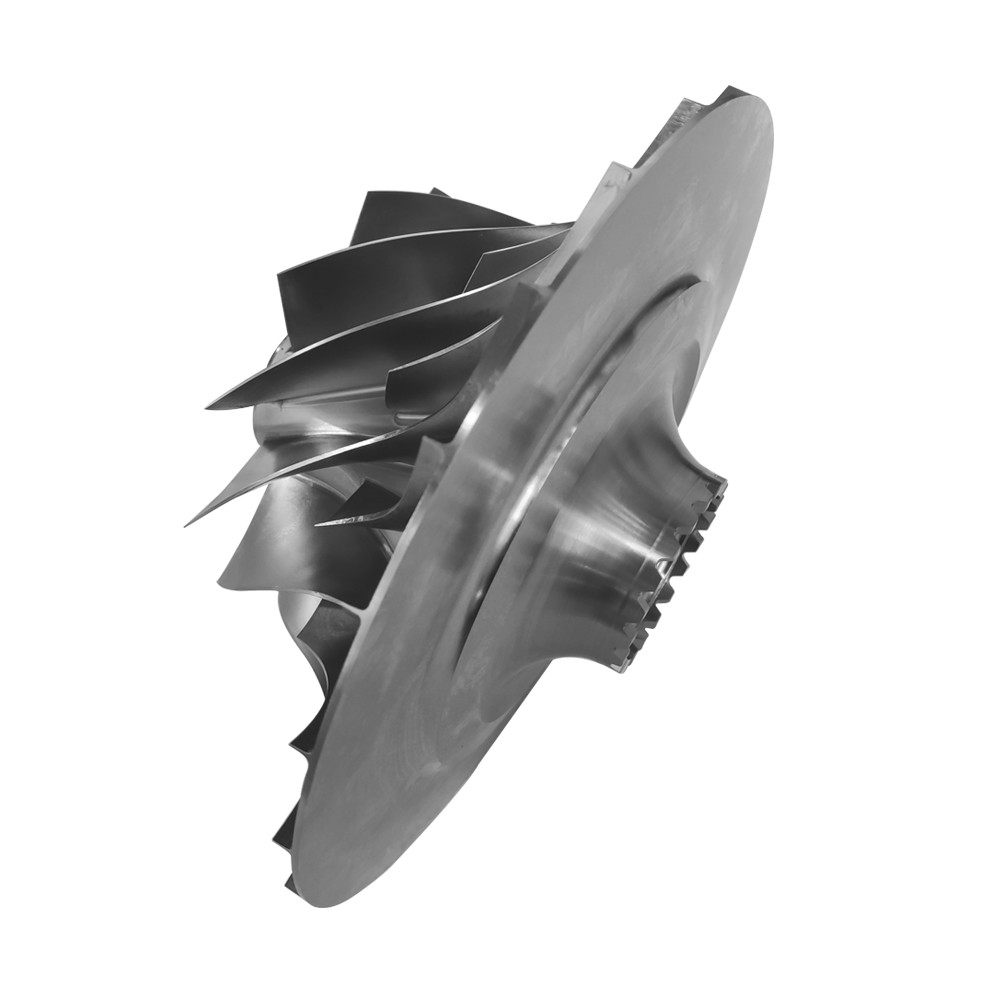

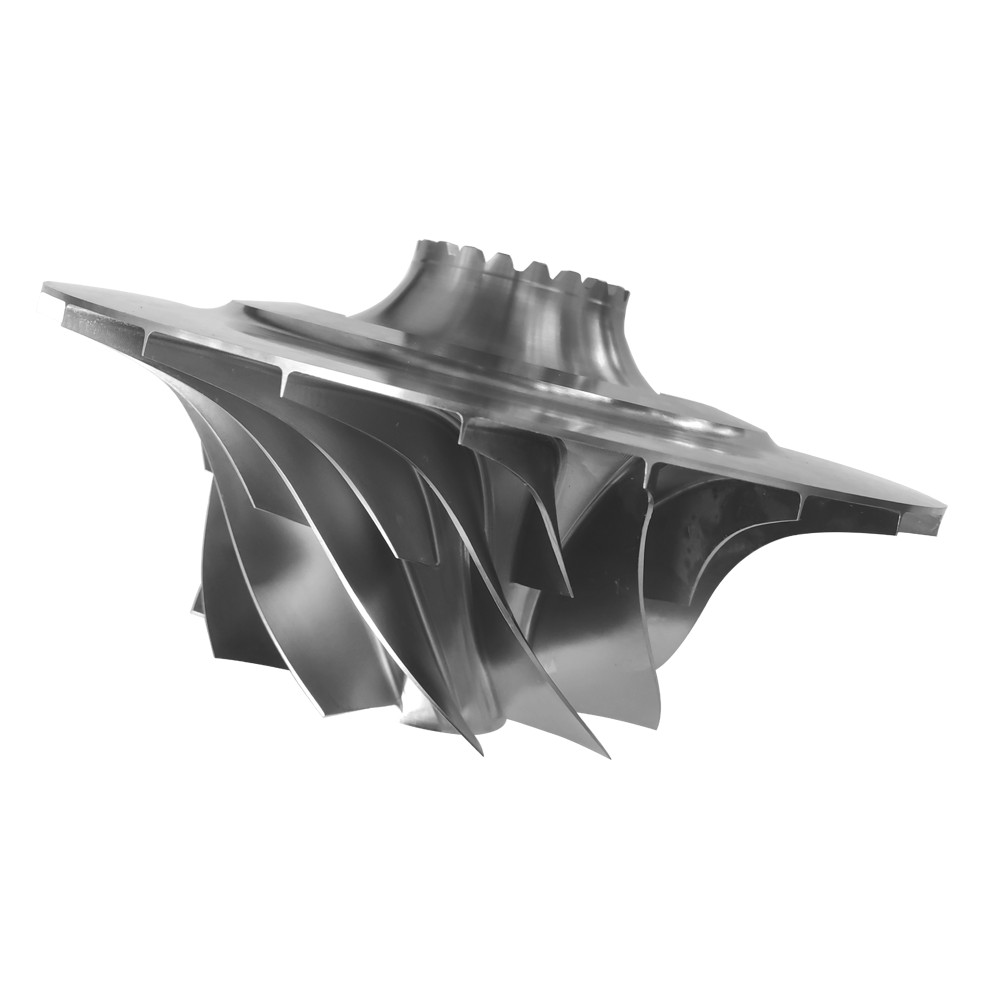

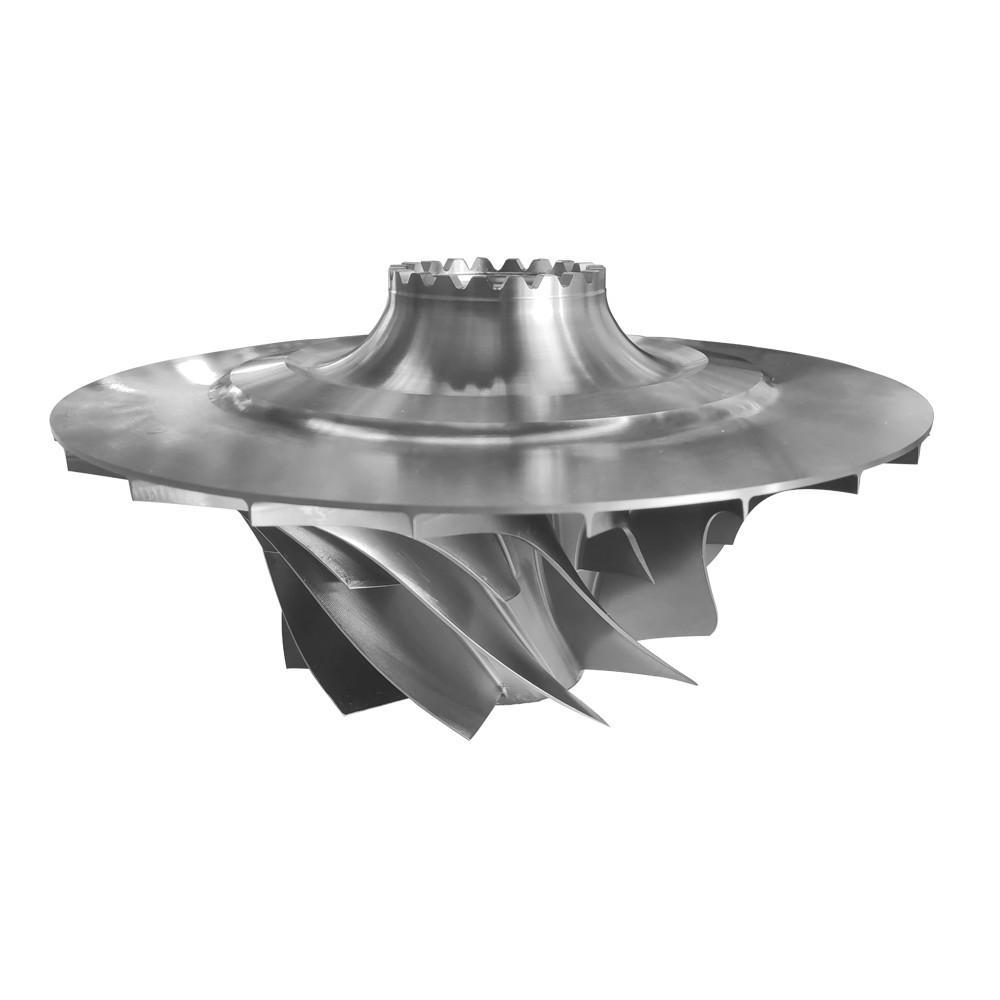

· Копресорски роторски системи

· Компоненте индустријских гасних турбина

Прецизна машинерија

· Машиња за производњу и производњу биљних биљних биљки

· Рутирајући столови

· Фрезе главе

· Системи прецизне индексације

· Роботни зглобови и флексибилни производни јединице

Енергија и тешка опрема

· Гасне турбине

· Стручни турбо компресори

· Пумпе за нуклеарну индустрију

· Железничке локомотиви

· Морски покретни системи

· Опрема за производњу челика

· Автомобилни системи за лежање тркала

Зашто бирати оптотерапију?

✓ Потпуна способност пројектовања и производње за кривце, Хиртх и решења за крајње зубе
✓ Моћ за обраду на великом нивоу до Ø3400 мм дијаметра и 6000 мм дужине
✓ Ултра-виша геометријска тачност до 0,002 мм
✓ Напређена опрема за прецизно брушење и инспекцију
✓ прилагођена решења за ваздухопловство, гасне турбине и индустријске апликације
✓ Доказана способност за сложене ротирајуће компоненте и високо-продуктивне системе

ОБТ пружа прецизно дизајнирана Аеро Ротор Диско Енд Зуби решења за следећу генерацију ваздухопловних мотора, гасне турбине, и напредне ротирајуће опреме.
