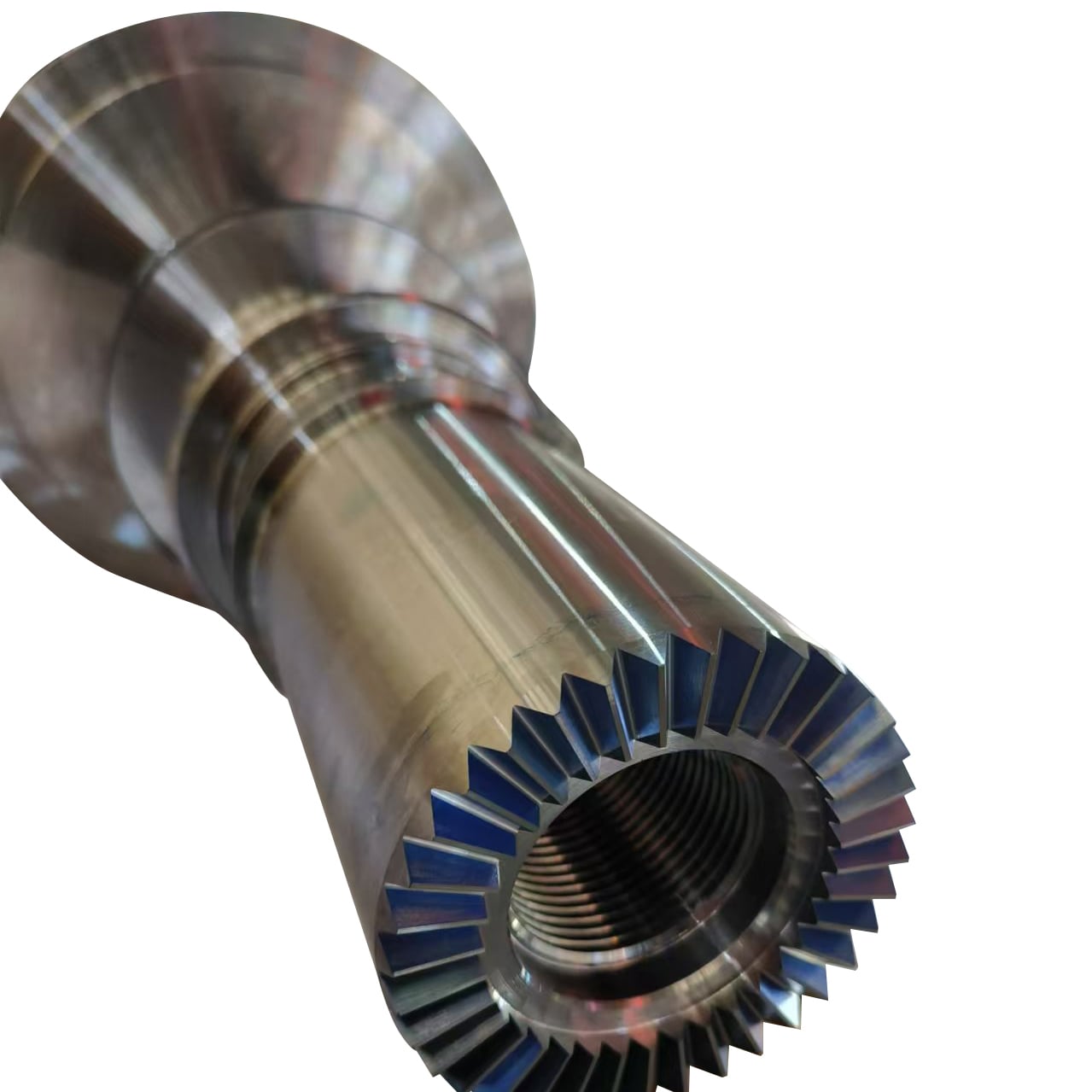

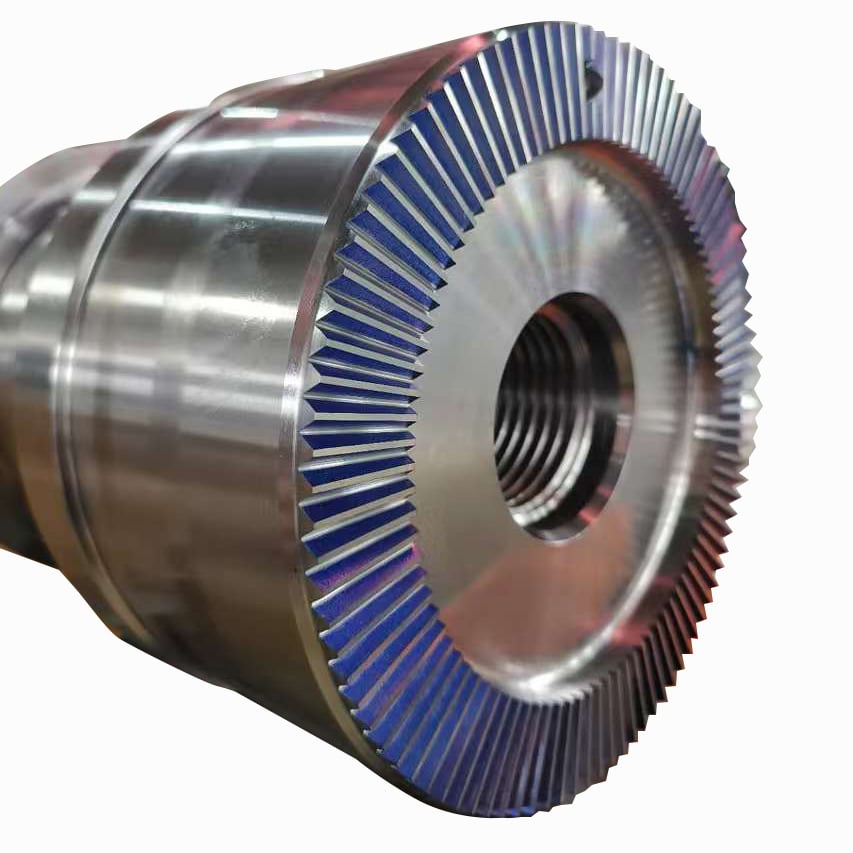

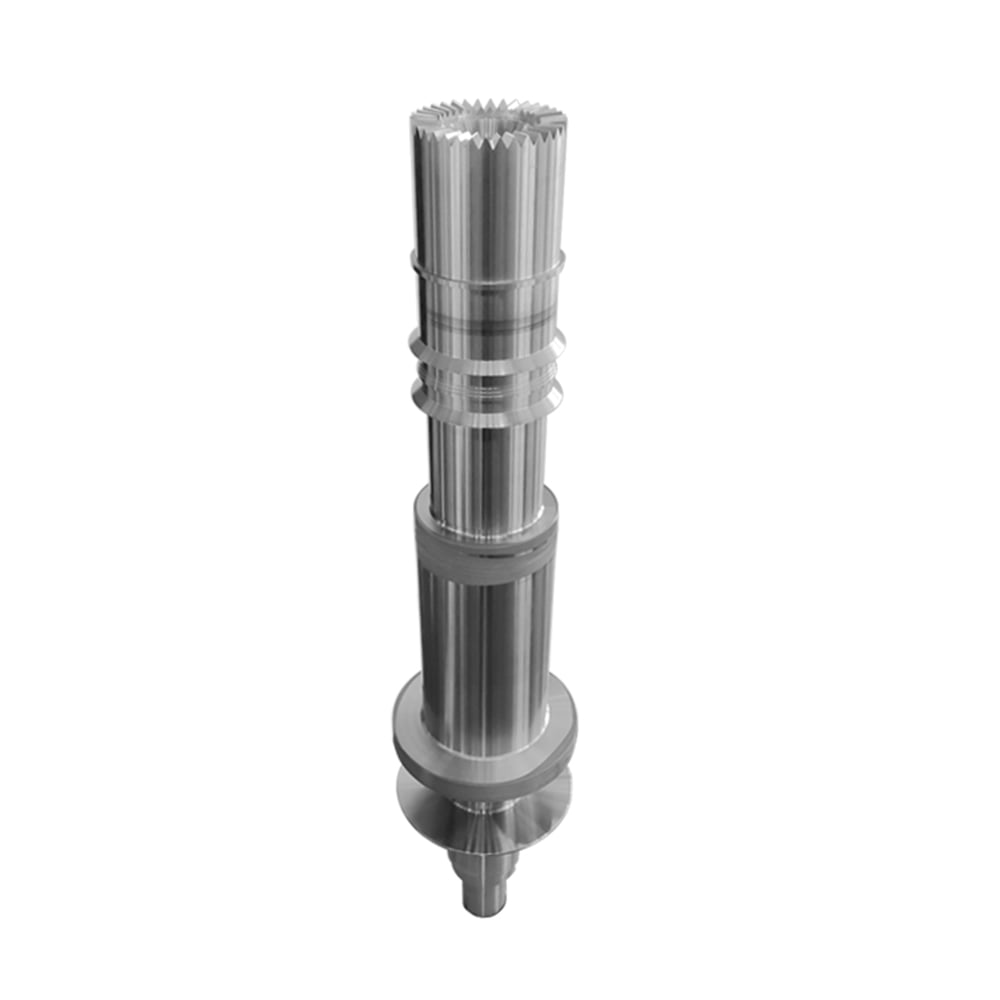

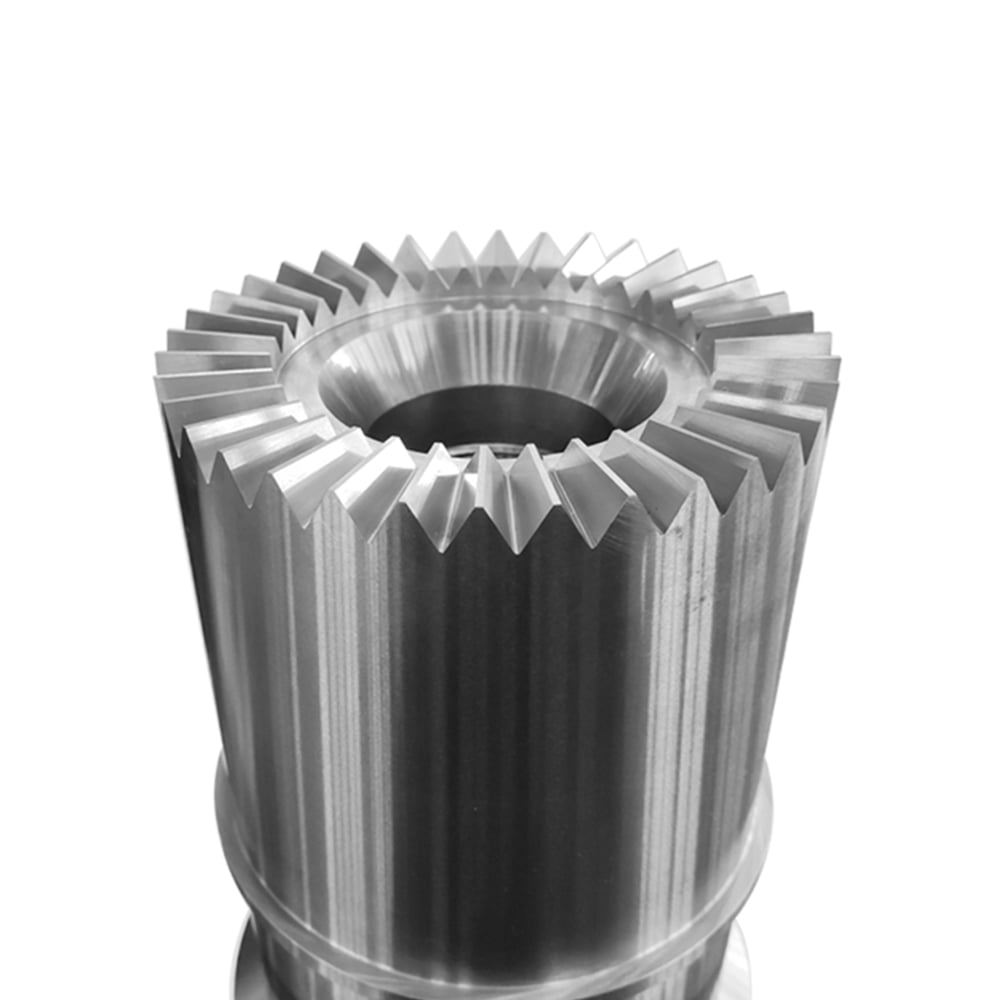

Решења за прецизне крајње зубе за вала зрна компресора и високобрза преносна система

Са напредним технологијом дизајна крајњих зуба и производњом капацитетом у индустријском обиму, ОБТ пружа прилагођена решења укључујући Завршице за криво, Хирт завршице, криви крајњи зуби, секторски крајњи зуби и права крајња зуби .

Наши зуби на крају колан комерсаторски зуб је дизајниран за апликације које захтевају висока тачност позиционирања, поуздана преноса торка и одлична стабилност под брзином ротације , широко се користи у Аерокосмички мотори, гасне турбине, центрифугални компресори, енергетска опрема и прецизни трансмисионни системи .

Производња

ОБТ је опремљен напредном опремом за прецизну обраду и брушење, укључујући:

· Сливерски шлифовачи за интерне и спољне ЦНЦ

· Прецизни површински брусачи

· СНЦ вертикални мелници

· СНЦ контурне брусаче

Ове могућности омогућавају прецизну обраду сложених ротирајућих компоненти, укључујући Код комода за производњу електричних уређаја .

Капацитет обраде

· Максимални пречник за обраду крајњих зуба: ø3400 мм

· Максимална дужина обраде: 6000 mm

· Максимални вертикални дијаметар махања: 2500 мм

· Максимални дијаметар контурне шлифовачке свијека: 1200 мм

· Размај обраде: ø30 мм Ø2500 мм

· Геометријска тачност: ≤ 0,002 мм

Конце зуби дизајна и производње капацитета

Копљачки спој

Технологија кривог споја обезбеђује прецизно радијално позиционирање и способност самоцентрисања између вала компресорских зуба и повезаних ротирајућих компоненти. Прецизни зуби за грунтовање обезбеђују одличну понављање и стабилан пренос вртећег момента.

Хиртх спојива

Дизајни Хирта за спајање нуде високу крутост, компактну структуру и врхунску тачност позиционирања, што их чини погодним за високобрзе компресорске преносне системе који захтевају поуздано механичко закључавање.

Завијени крајњи зуби

Крув зубни профил ствара контакт површине велике површине између зуба за парење, побољшавајући расподелу оптерећења и смањујући локализовани стрес током рада са високим крутним мотором.

Направљена решења за крајње зубе

ОБТ може дизајнирати и производити прилагођене крајње зубе у складу са различитим структурама вала компресора, условима рада и захтевима за перформансе, укључујући:

· Секторски крајњи зуби

· Прави зуби

· Завијени крајњи зуби

Прецизна перформанса

ОБТ зуби за завршне зубе вала предавних уређаја су направљени како би испунили захтевне захтеве прецизности:

· Поновљена тачност позиционирања:  ±1"

· Индексирање прецизности позиционирања:  ±2"

· Облицо за контакт са зубом:  ≥90%

· У односу на контакт зуба:  100%

Напређени процеси брушења осигурају прецизну заплетеност, одличну разменебност и дугорочну поверење.

Способност преноса високе вртећег момента

Прецизно обрађени крајњи зуби пружају велику површину за заплет зуба, побољшавајући чврстоћу површине зуба и чврстоћу корена. Ово омогућава да вала зуба компресора преносе већи вртећи момент док одржавају стабилан рад у захтевним условима.

Прецизно позиционирање и аутоматско центрирање

Уникатан дизајн лицевог зуба пружа способност самоцентрисања након укључивања, обезбеђујући тачан усклађивање између вала, зуба и компоненти ротора, смањујући грешке у монтажу и побољшавајући ефикасност система.

Стабилност ротације на високој брзини

За апликације компресора велике брзине, куповине са крајњим зубима пружају одличну крутост и отпорност на вибрације. Дизајн закривљеног зуба равномерно распоређује оптерећење преко површине контакта, минимизирајући:

· Напреза на ивици зуба

· Локална деформација

· Вибрације узроковане неравномерним контактом

· Повреда од умора током понављања рада

Поуздан рад у екстремним условима

Завршни зуби вала зуба компресора одржавају одличне механичке перформансе под:

· Висока брзина ротације

· Окружење високих температура

· Осигурање наглог крутног момента

· Услови континуиране радње

Оптимизована геометрија зуба побољшава топлотну стабилност, животни век и укупну поузданост система.

Primene

Гасни турбини и компресорски системи

· Промишлене компресорске ваље за гасне турбине

· Системи ротора компресора ваздухопловних мотора

· Скупштине опрема за центрифугални компресор

· Улазници за турбо компресоре

· Машине за вртење брзине

Енергетска опрема

· Опрема за производњу енергије

· Пумпе за нуклеарну индустрију

· Машине за ротацију у великој мери

· Олије и гасови компресион системи

Прецизни механички системи

· Системи за пренос брзине

· Механизми прецизне индексације

· Тешке ротационе опреме

Зашто бирати ОБТ компресор Гир Вољни крај зубе?

✓ Професионални дизајн и производња за Цурвиц и Хиртх система за спој
✓ Моћ за обраду на великом нивоу до Ø3400 мм дијаметра и 6000 мм дужине
✓ Улутра-висок прецизност брушења ≤0,002 мм
✓ Високи пренос крутног момента и самоцентрисање
✓ прилагођена решења за компресорске ваље и ротирајуће зглобове
✓ Погодан за ваздухопловство, гасне турбине и индустријске компресоре

ОБТ пружа прецизно дизајнирана компресорска редова за решење зуба за побољшање тачности, поузданости и перформанси напредних ротирајућих система.
