Решења за високопрецизне крајње зубе за збирке ротора у гасној турбини

Са напредним технологијом дизајна крајњих зуба и капацитетима индустријске производње у пуном обиму, ОБТ пружа прецизна решења укључујући Завршице за криво, Хирт завршице, криви крајњи зуби, секторски крајњи зуби и права крајња зуби .

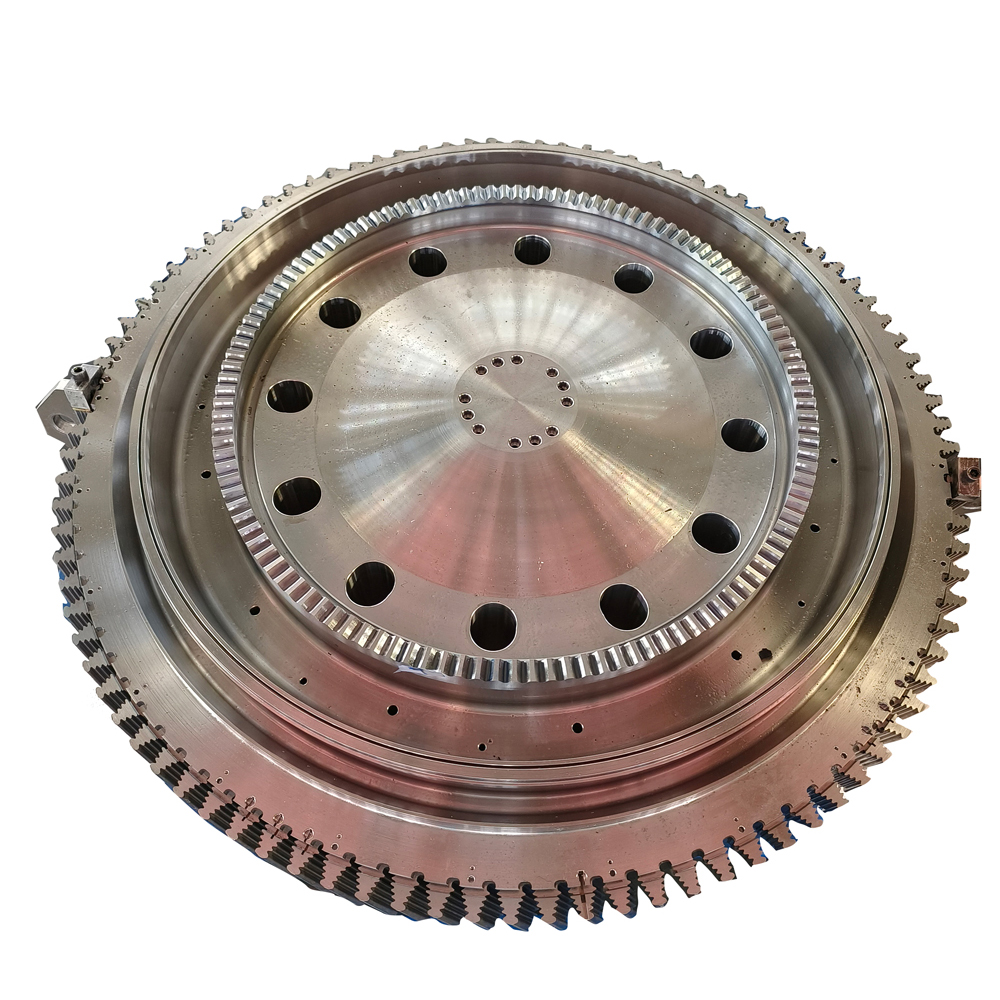

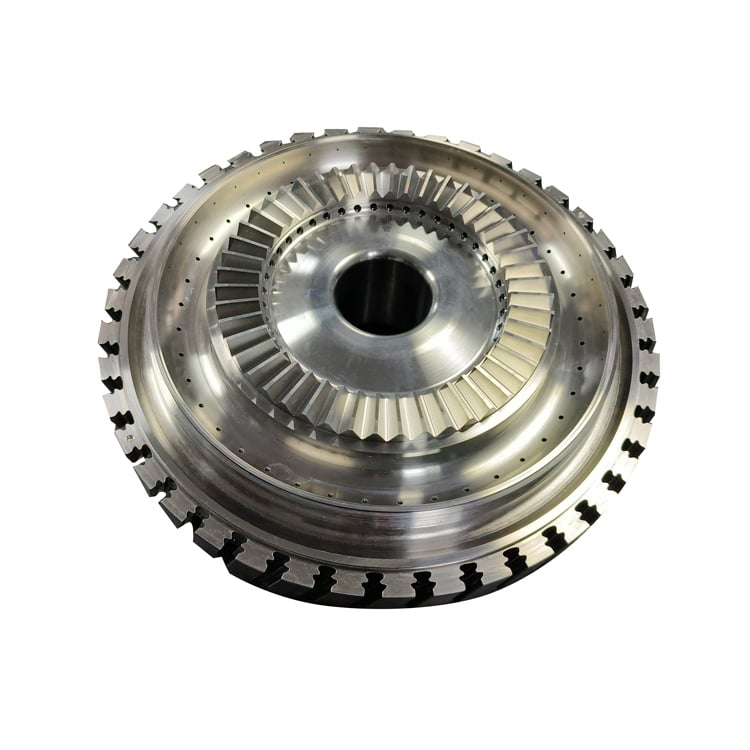

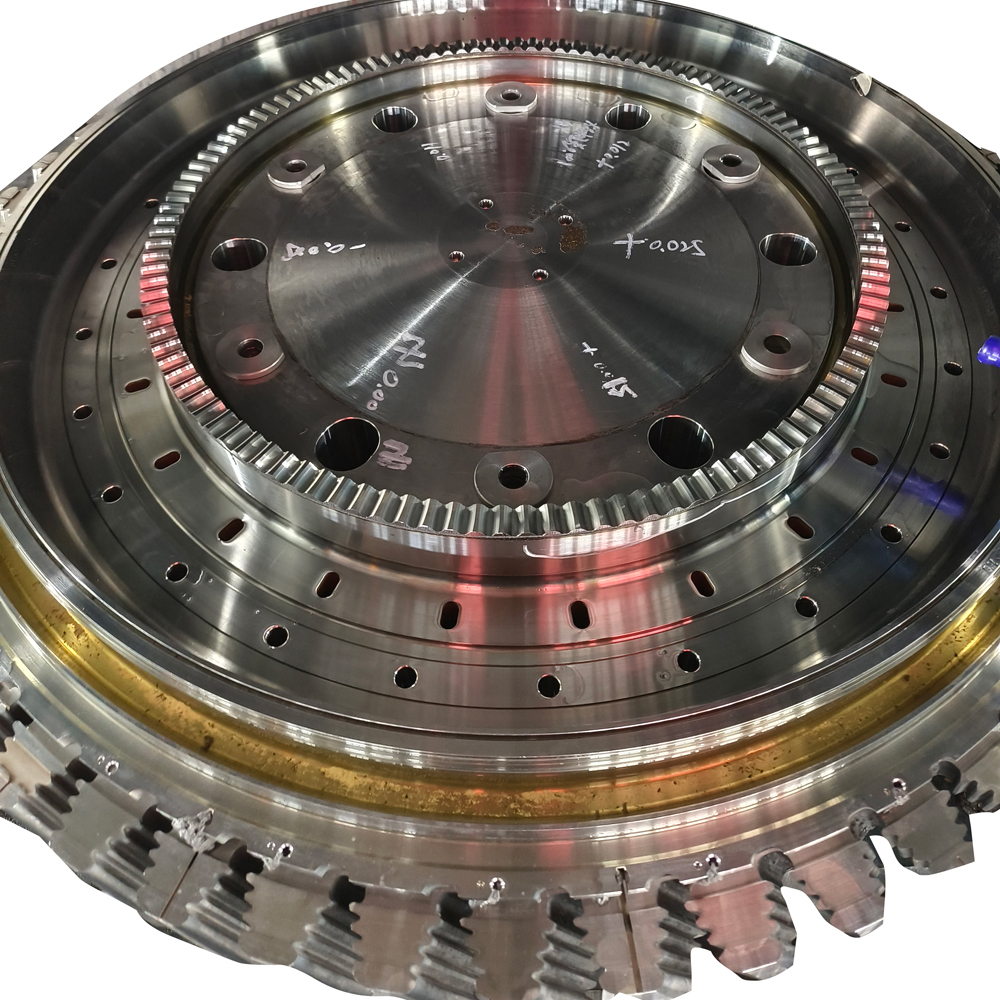

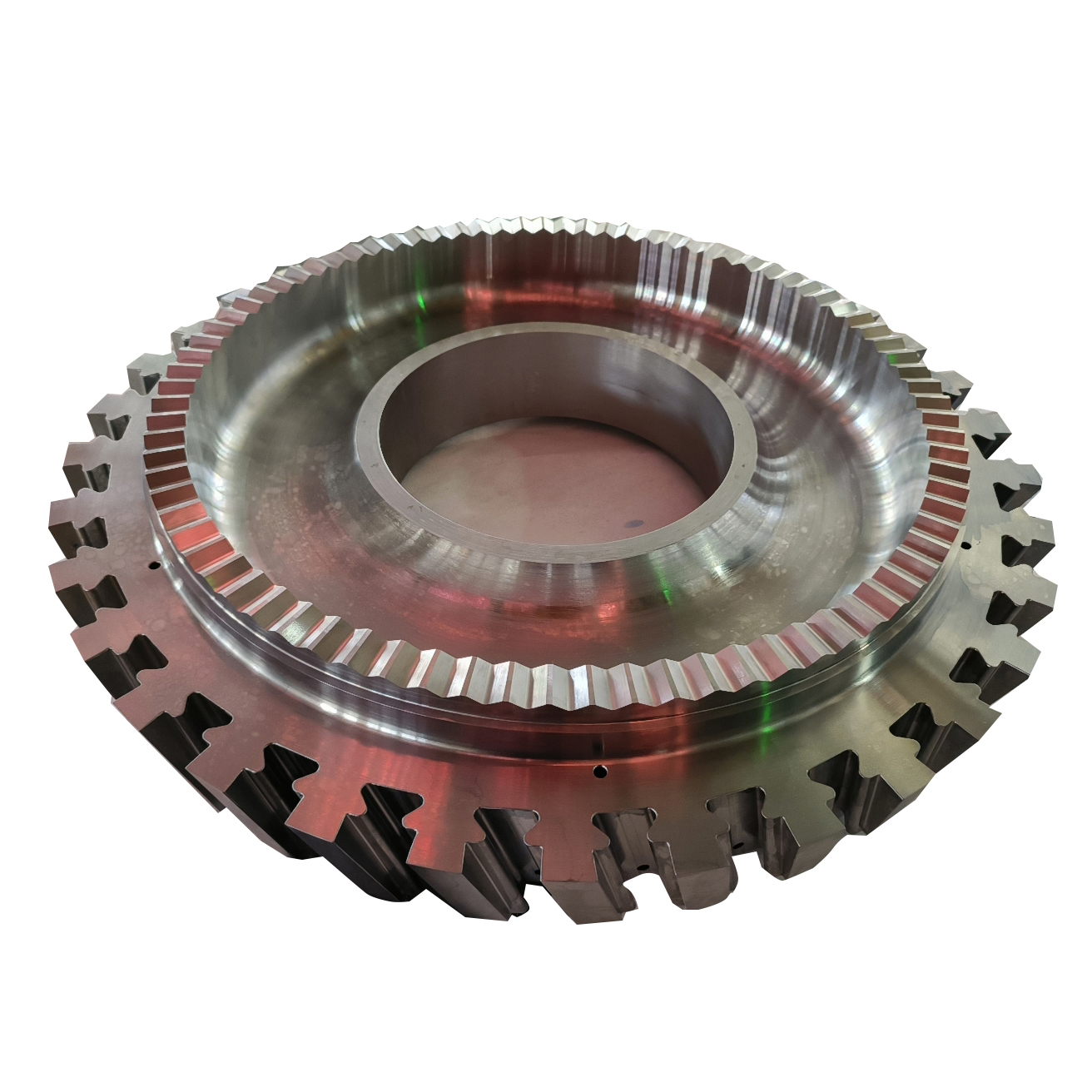

Гас турбина ротор крај зуби су дизајнирани да пруже прецизно позиционирање, аутоматско центрирање, пренос високе вртећег момента и супериорна структурна крутост за критичне ротирајуће компоненте које раде у екстремним условима.

ОБТ-ови решења за крајње зубе се широко примењују у индустријске гасне турбине, турбине које се производе из ваздухопловног производа, системи за производњу енергије, ваздухопловни мотори, компресори и друга високо-производна ротирајућа машина .

Производња

ОБТ је опремљен напредном опремом за прецизну обраду и брушење, укључујући:

· Сливерски шлифовачи за интерне и спољне ЦНЦ

· Прецизни површински брусачи

· СНЦ вертикални мелници

· СНЦ контурне брусаче

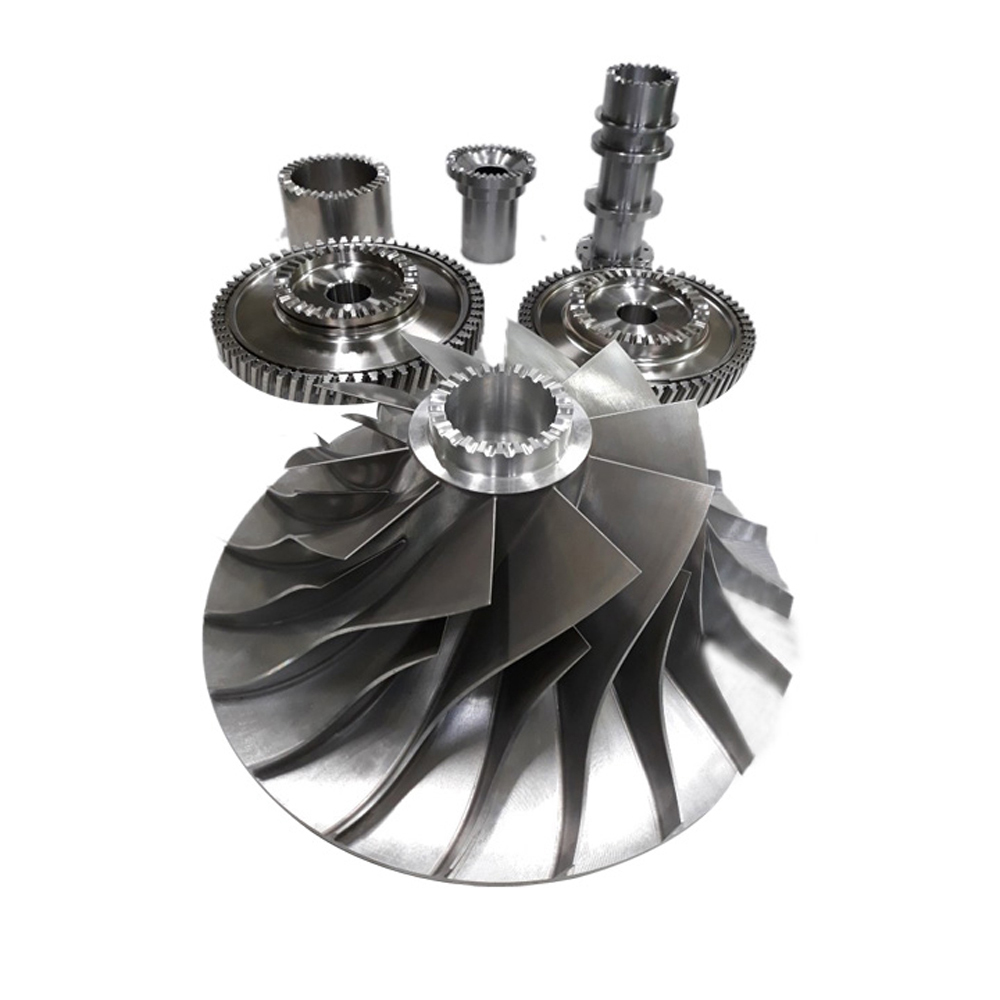

Ове способности омогућавају производњу сложених вртећих компоненти високе прецизности, укључујући:

· Слични уређаји за производњу електричних уређаја

· Струјеви турбина

· Комерсорски ротори

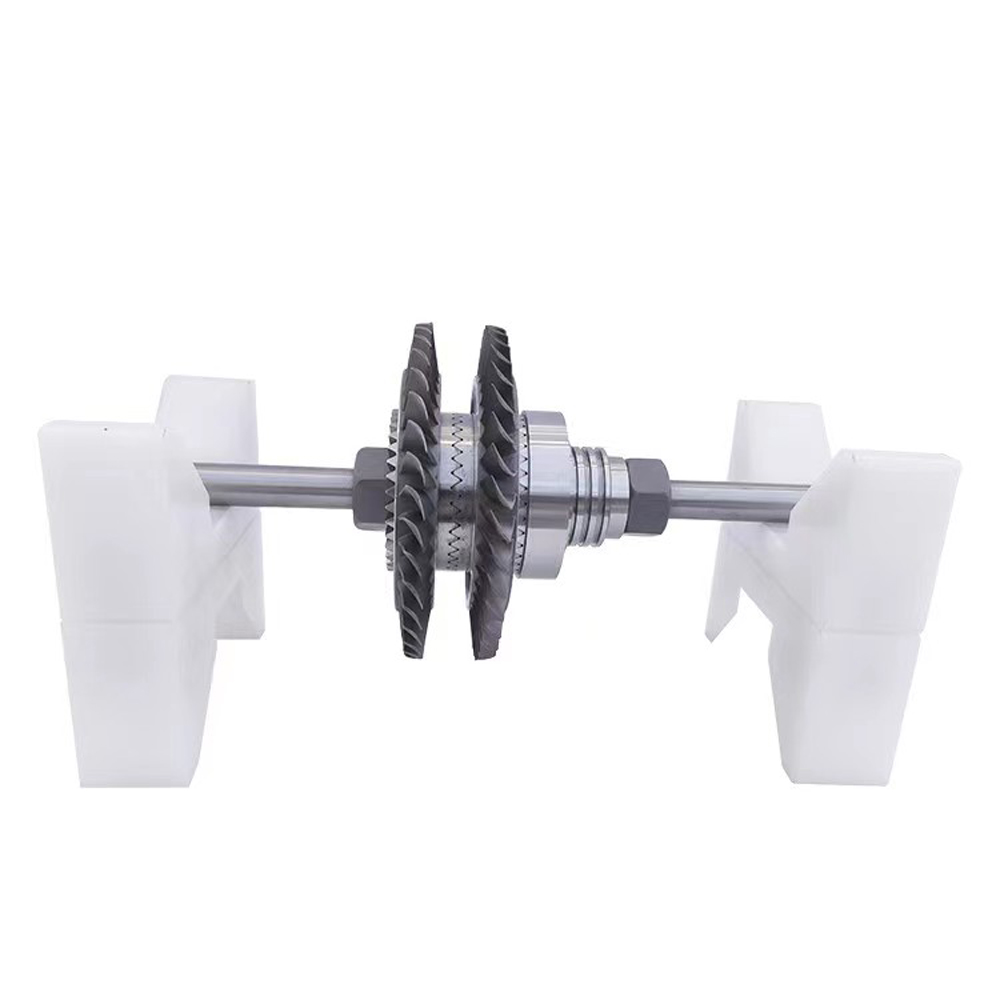

· Скупштине вишестепених ротора

· Врхнобрза ротирајућа компонента

Капацитет обраде

· Максимални пречник за обраду крајњих зуба: ø3400 мм

· Максимална дужина обраде: 6000 mm

· Максимални вертикални дијаметар махања: 2500 мм

· Максимални дијаметар контурне шлифовачке свијека: 1200 мм

· Размај обраде: ø30 мм Ø2500 мм

· Геометријска тачност: ≤ 0,002 мм

Напређена производња зуба

Копљачки спој

Крувски спојеви пружају прецизно радијално позиционирање и одличну понављање компоненти ротора гасне турбине. Прецизни зуби за лице осигурају тачан изравнивање и поуздани пренос високог ротационог крутног момента.

Хиртх спојива

Хиртх спојива пружају изузетну крутост и компактен конструктивни дизајн, пружајући сигурну механичку везу за турбинске роторске згружје које раде под условима велике брзине и великог оптерећења.

Крувени крајњи зуби

Крув зубни профил ствара контакт површине у целој површини између компоненти парења, побољшавајући расподелу оптерећења и смањујући локални стрес у поређењу са конвенционалним правим зубима.

Квалификације за решења зуба на крају ротора

ОБТ развија прилагођене структуре крајњих зуба у складу са захтевима за дизајн турбинског ротора, укључујући:

· Завијени крајњи зуби

· Секторски крајњи зуби

· Прави зуби

· Дизајни за индексирање и позиционирање

Прецизна перформанса

ОБТ Гас турбина Ротор крај зуби су направљени у складу са захтевним захтевима прецизности:

· Поновљена тачност позиционирања:  ±1"

· Индексирање прецизности позиционирања:  ±2"

· Облицо за контакт са зубом:  ≥90%

· У односу на контакт зуба:  100%

Кроз прецизно брушење, контролу димензија и напредне процесе инспекције, ОБТ осигурава:

· Висока прецизност монтаже

· Одлична разменивост

· Једноставна расподела оптерећења

· Dugoročna operativna pouzdanost

Предавање високог торка под екстремним оптерећењима

Ротори гасне турбине раде под изузетно високим брзинама ротације и континуираним оптерећењима крутног момента. Прецизни мливани крајњи зуби пружају велику површину контакта, повећавајући чврстоћу површине зуба и чврстоћу корена како би се осигурао поуздани пренос вртећег момента.

Прецизно усклађивање ротора и самоцентрирање

Уникатна структура лице-зба омогућава аутоматско центрирање након укључивања, обезбеђујући прецизно усклађивање између компоненти ротора турбине и смањење одступања монтажа.

Ovo poboljšava:

· Концентричност ротора

· Динамичка перформанса баланса

· Радна стабилност

· Ефикасност одржавања

Превишања у вртењу брзином

Током рада, ротори гасне турбине доживљавају значајне центрифугалне снаге и топлотну експанзију. Оптимизована крива зубна геометрија пружа:

· Jednoliko raspodeljivanje napona

· Visoka otpornost na deformaciju

· Смањена вибрација

· Побољшање перформанси у умору

За разлику од конвенционалних правих зуба, закривљени крајњи зуби елиминишу концентрисани контакт тачке или линије и распоређују оптерећење преко целе закривљене површине, знатно побољшавајући издржљивост при брзини рада.

Одлична топлотна стабилност

Гасне турбине раде у захтевним окружењима са високим температурама и условима топлотних циклуса. Оптимизована структура крајњих зуба обезбеђује јединствену карактеристику преноса топлоте, побољшавајући:

· Димензионална стабилност

· Живот у служби

· Оперативна поузданост

Primene

Индустријски системи за гасне турбине

· Скупштине ротора за гасне турбине

· Укључења вала турбина

· Системи за спој ротора компресора-турбина

· Опрема за производњу енергије

· Електроцентрале комбинованог циклуса

Аеро-деривативе гасне турбине

· Аеромоторски турбински ротори

· Скупштине за брзине турбина

· Компактни системи за производњу енергије

Тешко-намењена ротациона опрема

· Центрифугалне компресоре

· Машине за ротацију у великој мери

· Енергетска опрема

· Морски покретни системи

Зашто бирати ОБТ Гас турбина Ротор крај зубе?

✓ Професионални дизајн и производња за Цурвиц и Хиртх система за спој
✓ Способност за обраду крајњих зуба у великој мери до Ø3400 мм дијаметра и 6000 мм дужине
✓ Ультра-висок прецизност брушења до 0,002 мм
✓ Високи пренос торка и способност аутоматског центрирања
✓ Одлична перформанса у условима велике брзине и високе температуре
✓ прилагођена решења за збирке ротора гасне турбине

ОБТ пружа прецизно дизајнирана решења за зубе за завршетак ротора гасне турбине како би се повећала поузданост, ефикасност и животни век напредних система ротора турбине.
