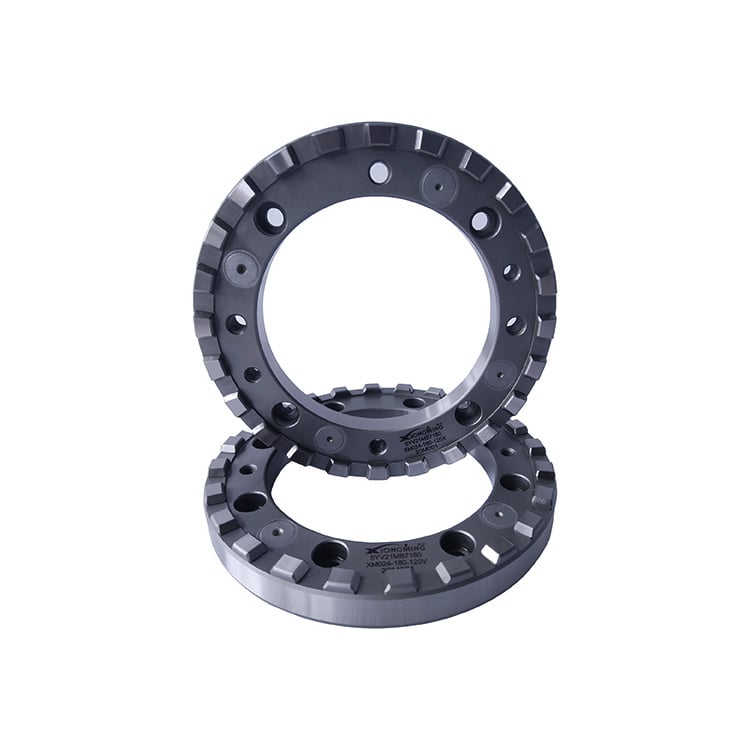

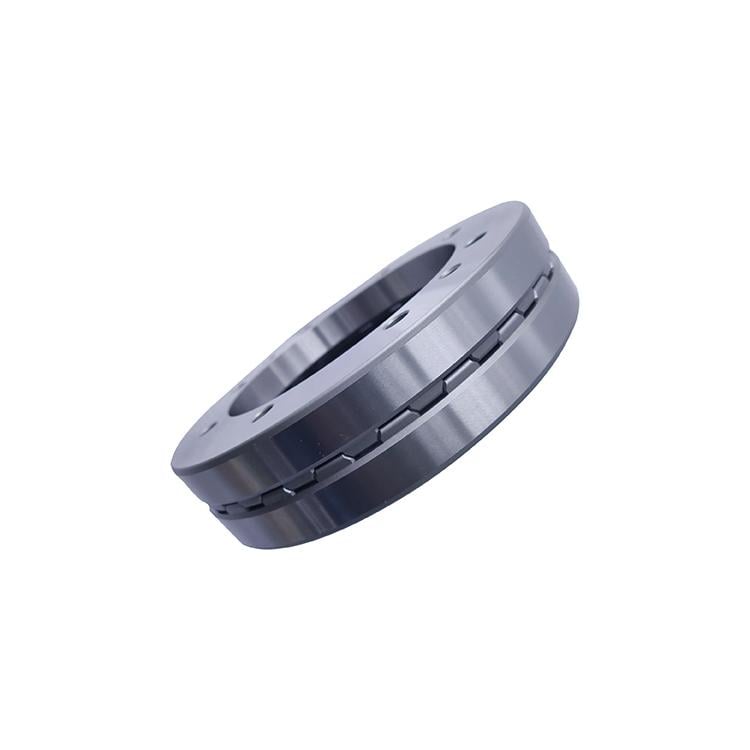

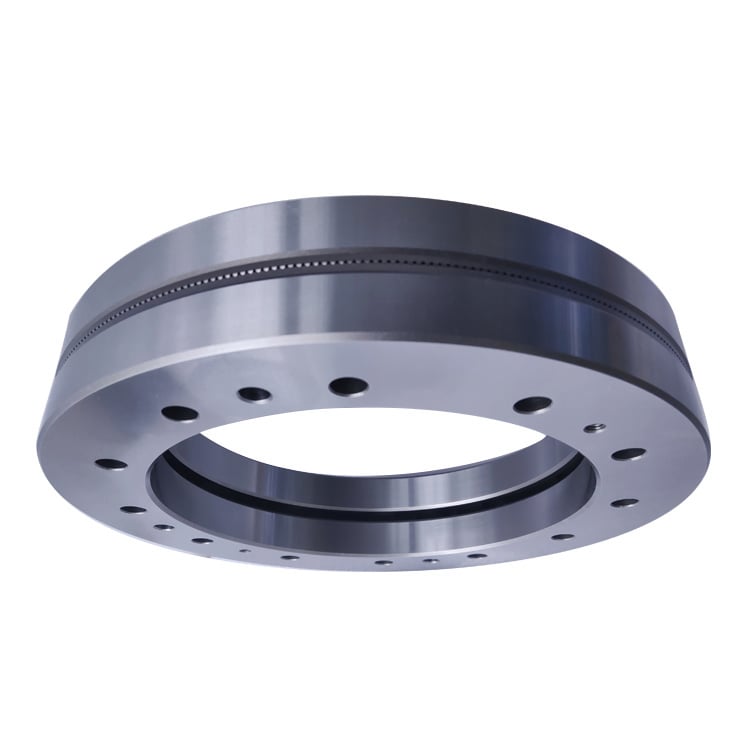

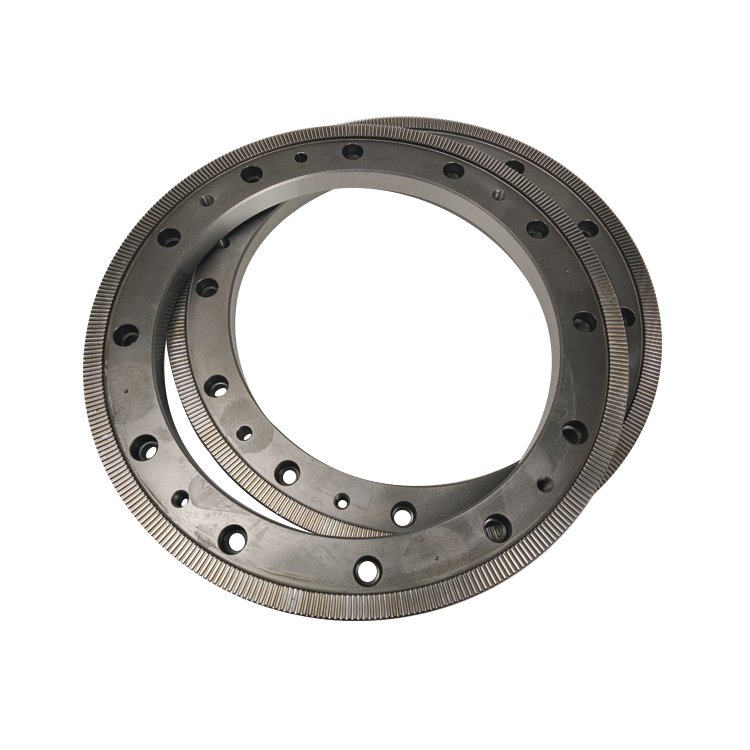

Високопрецизни двоједини Хиртх спојни диск за ротор и преносне системе

Двоједини Хиртх спојних диска састоји се од два прецизно-млињање лице-зъб компоненте које постижу прецизно позиционирање, аутоматско самоцентрирање, пренос високе вртећег момента и круто механичко закључавање  после веровања.

Са напредним обработним, прецизним брушење и инспекције могућности, ОБТ пружа прилагођена Хиртх спојних дискова решења за апликације које захтевају висока поузданост, компактна структура и дугорочна оперативна стабилност .

Напређена производња Хиртх-коплинга

ОБТ има потпуну способност за:

· Дизајн и производња Хиртх-упплеја

· Производња кривених споја

· Развој профила крајњих зуба

· Прецизни шлифовање и завршница

· Реверз инжењерство и производња замене

опремљени напредном опремом за прецизну обраду:

· Сливерски шлифовачи за интерне и спољне ЦНЦ

· Прецизни површински брусачи

· СНЦ вертикални мелници

· СНЦ контурне брусаче

ОБТ производи компоненте високе прецизности, укључујући:

· Двојестачни Хиртх спојни дискови

· Слични дискови за ротор

· Компоненте турбинских ротора

· Конекције вала компресача

· Делови прецизних преноса

Капацитет обраде

· Максимални пречник за обраду крајњих зуба:  Ø3400 мм

· Максимална дужина обраде:  6000 mm

· Максимални вертикални дијаметар махања:  2500 мм

· Максимални дијаметар контурне шлифовачке свијека:  1200 мм

· Размај обраде:  Ø30 мм Ø2500 мм

· Геометријска тачност:  ≤ 0,002 мм

Дизајн двојестечног Хирта

Прецизна механичка веза лице-зуб

Двоједини Хиртх дискови за спој користе прецизно обрађене радијалне зубе за стварање веома круте механичке везе између ротирајућих компоненти.

Након веће запећи, зуби пружају:

· Прецизно осевно позиционирање

· Способност радијалног самоцентрисања

· Висока отпорност на торзионна оптерећења

· Стабилна механичка закључавање

Симетрична геометрија зуба осигурава равноправан контактни притисак и поуздану перформансу током континуираног рада.

Прецизна перформанса

OBT Двоједини Хиртх дискови за спој се производе у складу са строгим захтевима прецизности:

· Поновљена тачност позиционирања:  ±1"

· Индексирање прецизности позиционирања:  ±2"

· Облицо за контакт са зубом:  ≥90%

· У односу на контакт зуба:  100%

Напређени процеси брушења и инспекције осигурају:

· Прецизно усклађивање компоненти

· Одлична разменивост

· Једноставна расподела оптерећења

· Дуг животни век

Предности производа

Висока крутоснажљивост и способност преноса торка

Дизајн Хирта за лице-збје ствара механички контактни интерфејс велике површине, омогућавајући спајању да преноси висока оптерећења крутног момента док се одржава одлична структурна крутост.

Предности укључују:

· Висока чврстоћа површине зуба

· Силна отпорност корена зуба

· Смањена концентрација стреса

· Побољшање перформанси у умору

Висока тачност позиционирања и самоцентрирање

Прецизна радијална зубна структура се аутоматски центрира током монтаже, осигуравајући:

· Прецизно постављање ротора

· Побољшано концентричност

· Смањена одступања монтажа

· Побољшана оперативна стабилност

То чини дводелни Хиртх дискови идеалним за високопрецизне ротирајуће зглобове.

Kompaktna i Laka Konstrukcija

У поређењу са вишеделовитим дизајном споја, дводеловит Хиртх спој диско нуди:

· Једностављена конструкција

· Смањен број компоненти

· Мања тежина

· Лака инсталација и одржавање

Посебно је погодан за апликације које захтевају компактне конструкције ротора.

Одлична перформанса на високим брзинама

Двоједини Хиртх дискови за спој одржавају поуздану перформансу под брзином ротације пружајући:

· Висока кружна кружња

· Смањена вибрација

· Побољшање динамичке равнотеже

· Стабилна радња под центрифугалним силама

Поуздан рад у тешким условима

Прецизно-моливе површине зуба пружају одличну отпорност против:

· Тхермални циклус

· Поновљена оптерећења монтажа

· Високи механички оптерећење

· Дуготрајна операција

обезбеђивање поузданих перформанси у захтевним индустријским окружењима.

Primene

Аерокосмички и аеромоторски системи

· Скупштине ротора авиона

· Конекције ротора компресора

· Струјења за рутирање турбина

· Авионска опрема за брзе авионе

Гасови турбински системи

· Индустријски ротори за гасне турбине

· Укључења вала турбина

· Комоди за компресорске роторе

· Опрема за производњу енергије

Примене за турбомашине

· Центрифугалне компресоре

· Парове турбине

· Машине за вртење брзине

· Прецизни трансмициони системи

Прецизна машинерија

· Машини за обраду

· Рутирајући столови

· Индексирајући системи

· Механичке конзоле високе прецизности

Зашто бирати Двоједини Хиртски дискови за спој?

✓ Професионални дизајн и производња Хиртх споја
✓ Потпуни прецизни процес обраде и мелења
✓ Моћ за обраду на великом нивоу до Ø3400 мм дијаметра и 6000 мм дужине
✓ Ултра-виша геометријска тачност до 0,002 мм
✓ Висока крутост, прецизно позиционирање и способност преноса великог крутног момента
✓ прилагођена решења заснована на цртежима, узорцима и захтевима апликације

ОБТ пружа прецизно дизајнирана решења за двојестак Хиртх Цоуплинг Диск за ваздухопловство, гасне турбине, турбомашинере и прецизне ротирајуће системе који захтевају врхунску тачност и поузданост.
