Damnum et curatio laminarum ultimae turbinis vaporis ad pressionem infimam

1. Characteristicae ambientis laboris palearum turbinis

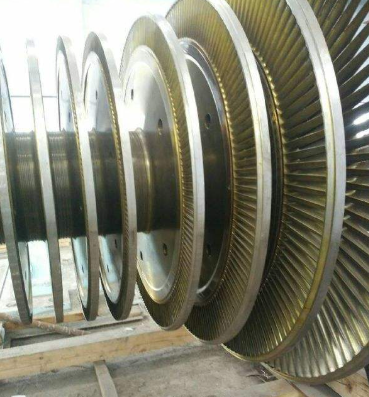

Ambiens laborans lamellarum turbinis vaporis valde complexus et asper est. Specifice, in tres partes dividi possunt: sectiones altae, mediae et humilis pressionis. Comparatione cum lamellis in sectionibus altae et mediae pressionis, conditio laborans lamellarum ultimarum in sectione humilis pressionis turbinis vaporis humilis has proprietates habet: pressio vaporis in ultima parte sectionis humilis pressionis minor est quam pressio atmosphaerica, fluxus volumetricus vaporis notabiliter augetur, et fluxus est complexus; vapor in ultima parte sectionis humilis pressionis altam humiditatis rationem habet, et guttae aquae in vapore effectum magni momenti in lamellas habent; dum turbo vaporis sub condicionibus variabilibus operatur, status laborans lamellae ultimae sectionis humilis pressionis maxime mutatur, quod vim et vibrationem eius graviter afficit; lamella ultima sectionis humilis pressionis longior est quam aliae lamellae, et conditio fortitudinis severior est.

Haec characteristica postulant ut designatio laminarum ultimae gradus sectionis pressionis infimae magis comprehensive et cautius consideretur dum turbineis vaporis pressionis infimae designantur et fabricantur. Generaliter dictum, designatio laminarum ultimae gradus sectionis pressionis infimae programmate analysis adiecto, pluribus calculationibus, et structuris designiis complexioribus indiget quam designatio aliarum laminarum. Fabricatio difficilior est, ut: quenching per scintillam electricam et flammam, quenching per altam frequentiam, pulverizatio thermalis, cladding per laser, quenching superficiale locale per laser, inpositio peripherica, etc. Et tamen damnum laminarum ultimae gradus interdum adhuc accidit.

2 Formae et causae damni laminarum ultimae gradus in sectione pressionis infimae

Sunt multae formae et causae damni ad ultimas palas sectionis pressionis infimae; principales sunt: formae et causae damni mechanici; formae et causae damni non mechanici.

Damnum mechanicum et eius causae: exempli gratia, particulae externae duriores in turbinem ingrediuntur et palas laedunt; partes fixae intra turbinem decidunt et palas laedunt; rotor et cylindrus non bene adinversi sunt aut cylindrus deformatus est, ita ut palae ad anulum vaporis fricentur, et sulci in cingulo palaenorum abrumpuntur, etc. Tamen maxima pars damni ab aliis causis quam a factoribus designi ultimarum palanum oritur, quae damnum mechanicum est. Hoc genus damni per diversas measuras secundum gravitatem eius et effectum in operatione corrigi potest.

Damna et causae non mechanicae: damna causata a corrosione lamellarum propter qualitatem steam deterioris; damna causata ab aequa erosione propter impetum aquae liquidae in steam humido. Hoc opusculum praecipue de duabus causis damni non mechanici et methodis tractandis lamellarum sectionis pressionis infimae agit: analysi causarum damni causatarum a corrosione lamellarum propter qualitatem steam deterioris et methodis tractandis.

Analysis causae: Ordinario, laminæ turbinis pressionis infimæ ex acciaio inoxidabili resistenti ad calorem fabricantur. Hoc materiale bonam habet resistentiam ad corrosionem, quia pellicula oxydica densa et stabilis in superficie eius formatur. Si tamen vapor C02, S02, praesertim iona chlorida continet, pellicula protectiva in superficie laminæ corrumpitur et cito in profunditatem crescit, ita ut lamina corrodatur et vis laminæ multum minuatur. Exempli gratia, acciaium inoxidabile 2Cr13 habet vim flectentem fatigationis in aere ad temperaturam ambientem 390 N/mm² (specimen sine notch, numerus cyclorum tensionis n = 5 × 10⁷, idem infra), atque vis flectens fatigationis in aqua condensata pura adhuc 275–315 N/mm² est. In solutione autem oxydi cum contento NaCl >1 %, vis flectens fatigationis subito cadit ad 115–135 N/mm². Vis fatigationis diminuta significat breviorem vitam operativam. Per inspectionem instrumentalem laminarum finalium constat quod corrosio laminarum finalium pressionis infimae plerumque in singulis stadis in zona vapōris humidi accidit, et corrosio localis saepe in superficie laminarum sub strato incrustationis oritur, quae deinde dilatatur ut rimas efficiat. Operatio continua laminae fracturam propter fatigationem corrosivam inducet. Inspectiones et analysēs laminarum fractārum per instrumenta ostenderunt sedimentum frāctūrae chlorida continēre.
