Methodus refrigerandi per metallum liquidum

Ut ulterius gradus temperaturae in solidificatione directionali emendaretur, periti methodum refrigerationis per metallum liquidum, quae fundatur in methodo refrigerationis celeris, elaboraverunt. Haec methodus metallum liquidum ad refrigerandum fusilia utitur, id est fusilia extracta in metallum liquidum immerguntur, quod altam conductibilitatem thermicam, altum punctum ebullitionis et infimum punctum fusionis habet (stannum in usu communi est) (vide Figuram 1(b)) ut effectus refrigerationis augeatur. Methodus refrigerationis per metallum liquidum celeritatem refrigerationis fusiliorum et gradum temperaturae inter faciem solidam et liquidam augere potest, usque ad 200 K/cm, et gradum temperaturae stabilem servare potest, ita ut processus crystallizationis stabilis sit, ita ut spatium inter dendritas notabiliter minuatur et probabilitas variarum defectuum in solidificatione diminuatur. Tamen methodus refrigerationis per metallum liquidum quaedam quoque limitata habet, ut: apparatus, qui hac methodo requiruntur, sunt complexi, nec in operatione practica satis simplices; medium refrigerans stannum est elementum noxium, et cum fusilia in metallum fusibile, ut stannum, immerguntur, liquida stanni facile in fusilia penetrare et ea contaminare possunt. Recentibus annis homines processum ex partibus praeparationis crustae optimaui sunt et defectus methodi refrigerationis per metallum liquidum emendaverunt, quae iam ad productionem laminarum turbinis monocristallinarum pro motoribus aeroplani et laminarum turbinis monocristallinarum magnae magnitudinis pro turbinebus terrestribus gazosis applicata est.

Praeterea, nova modi augendi gradientem temperaturae perpétuō explorantur, ut: technologia solidificatiōnis directae funditiōnis refrigerātae gasibus, technologia solidificatiōnis directae formātiōnis coërcitae electromagneticē, solidificatio directa subrēfrigerāta, (SDS), solidificatio rapida per láser (LRM), technologia solidificatiōnis directae quenching in levi suspensiōne, technologia solidificatiōnis directae bidimensionālis (solidificatio bidirecta, BDS), technologia solidificatiōnis directae funditiōnis crustae tenuis. Haec tamen nova technologia adhūc immātūra sunt et in solidificatiōne directā paleārum turbinum gassārum nondum adhibēbantur.

Méthodus refrigērātiōnis āugmentāta per sprāy metāllī liquidi

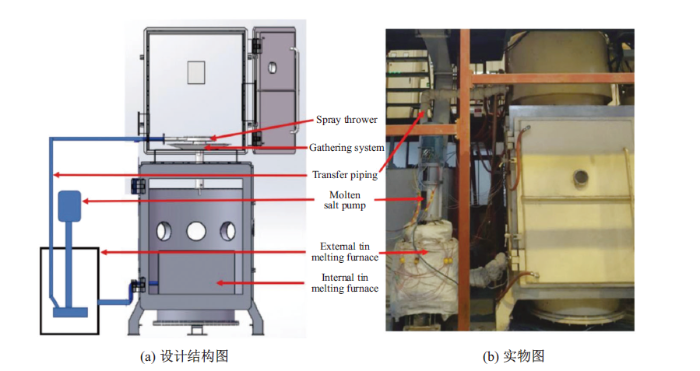

Ut problemata superaremus, utpote metalli liquidi refrigerantis contaminationem in fusione et defectus fusionis faciles formationi per metalli liquidi refrigerationem, nostrum studiorum collegium technologiam solidificationis directionalis per pulverizationem metalli liquidi (LMSC) excogitavit, simul cum apparatus industriali pro solidificatione directionali. Structura designata et obiectum fornacis pro solidificatione directionali LMSC in Figura 2 ostenduntur. Technologia LMSC fundatur super technologia LMC, mutans modum pristinum immersionis directae crustae et fusionis in liquorem metalli liquidi ad refrigerationem, ad usum liquoris metalli liquidi ad pulverizationem refrigerantem crustae et fusionis. Haec technologia proprietates habet fortis dissipationis caloris, uniformis refrigerationis, et bonae isolationis thermicae inter zonam isolationis et zonam refrigerationis. Technologia LMSC non solum praeventa commoda fortis capacitas refrigerandi technologiae LMC retinet, sed etiam inconvenientia technologiae LMC solvit. Propter fluxus velocitatem liquoris metalli liquidi pulverizati regulabilem, coniunctam cum adjustmente velocitatis extractionis, cristalla columnaria aut monocristalla cum structura bona et minori spatio dendritico obtineri possunt, quae defectus solidificationis in superalloy minuere aut etiam evitare possunt. Technologia solidificationis directionalis LMSC valde importantis est ad evolutionem et productionem industrialem superalloy.
