Решења за високопрецизне крајње зубе за системе ротора нуклеарне енергије

Са напредним способностма пројектовања крајњих зуба и искуством производње на индустријском нивоу, ОБТ пружа прилагођена решења укључујући Завршице за криво, Хирт завршице, криви крајњи зуби, секторски крајњи зуби и права крајња зуби .

Нуклеарне снаге Ротор крај зубе су дизајнирани да пруже високо прецизно позиционирање, способност самоцентрисања, пренос великог крутног момента и изузетна структурна стабилност за критичне ротирајуће компоненте које раде у захтевним условима нуклеарне енергије.

ОПТ прецизни решења крајних зуба су широко примењени у нуклеарне електране, системи парних турбина, пумпе нуклеарне индустрије, велики генератори и високопоуздана ротирајућа машина .

Производња

ОБТ је опремљен напредном опремом за прецизно брушење и обраду, укључујући:

· Сливерски шлифовачи за интерне и спољне ЦНЦ

· Прецизни површински брусачи

· СНЦ вертикални мелници

· СНЦ контурне брусаче

Ове способности омогућавају прецизну производњу сложених ротирајућих компоненти, укључујући:

· Компоненте ротора нуклеарне турбине

· Скупштине ротора генератора

· Оси ротора пумпе

· Велики ротативни конструкције

· Компоненте за прецизно спојање

Капацитет обраде

· Максимални пречник за обраду крајњих зуба: ø3400 мм

· Максимална дужина обраде: 6000 mm

· Максимални вертикални дијаметар махања: 2500 мм

· Максимални дијаметар контурне шлифовачке свијека: 1200 мм

· Размај обраде: ø30 мм Ø2500 мм

· Геометријска тачност: ≤ 0,002 мм

Конце зуби дизајна и производње капацитета

Копљачки спој

Технологија кривеног спајања обезбеђује изузетно прецизно позиционирање и понављање између компоненти ротора нуклеарне енергије. Прецизни зуби за лице осигурају стабилан равнац и поуздани пренос вртећег момента током дуготрајне операције.

Хиртх спојива

Дизајни Хирта за спајање пружају високу крутост и сигурно механичко закључавање, што их чини погодним за велике ротирајуће збирке које захтевају прецизно усклађивање и отпорност на тешка механичка оптерећења.

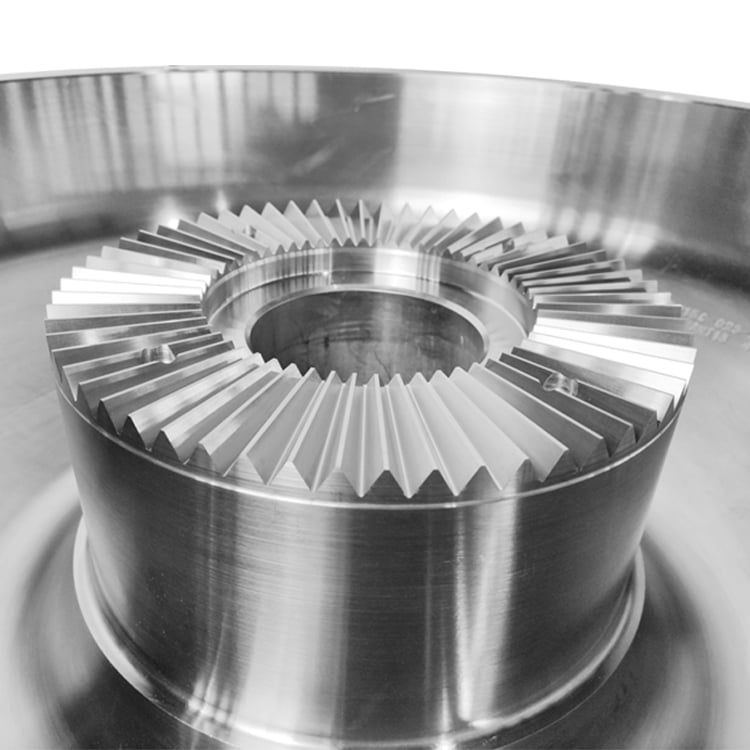

Крувени крајњи зуби

Крута структура зуба ствара контакт са пуном површином између компоненти парења, побољшавајући расподелу оптерећења и смањујући локалну концентрацију стреса.

У поређењу са традиционалним правим зубима, изогнути крајњи зуби пружају бољу отпорност на:

· Повреда ивице зуба

· Неравномерно оптерећење

· Вибрације узроковане лошим контактом

· Уморно носивање током дуготрајне операције

Направљена на куповину нуклеарних ротора

ОБТ пружа прилагођене конструкције крајњих зуба у складу са различитим захтевима нуклеарне опреме:

· Завијени крајњи зуби

· Секторски крајњи зуби

· Прави зуби

· Посебне индексационе и позиционирајуће структуре

Прецизна перформанса

ОБТ нуклеарни ратор за снагу је произведен како би испунио строге захтеве прецизности:

· Поновљена тачност позиционирања:  ±1"

· Индексирање прецизности позиционирања:  ±2"

· Облицо за контакт са зубом:  ≥90%

· У односу на контакт зуба:  100%

Напређени процеси брушења и инспекције осигурају:

· Прецизно подешавање ротора

· Одлична разменивост

· Једноставна расподела оптерећења

· Дуг животни век

Предности производа

Извонредна поузданост за дуготрајну операцију

Електричка опрема за нуклеарну енергију захтева изузетно високу поузданост и способност континуираног рада. Прецизни зуби за метање обезбеђују стабилну механичку везу и одржавају конзистентну перформансу током продужених периода услуге.

Способност преноса високе вртећег момента

Велика зона за заплетање зуба побољшава чврстоћу површине зуба и чврстоћу корена, омогућавајући поуздани пренос оптерећења високим крутним тренутком у великим ротирајућим системима.

Оптимизована геометрија зуба смањује концентрацију стреса и побољшава отпорност на умор под понављаним циклусима рада.

Прецизно усклађивање и самоцентрисање

Структура крајњих зуба обезбеђује аутоматско центрирање након укључивања, обезбеђујући тачно позиционирање између компоненти ротора и смањујући:

· Одступање монтаже

· Неисправно распоређивање ротора

· Ниво вибрација

· Механичко зношење

Одлична топлотна и структурна стабилност

Нуклеарни енергетски системи доживљавају дуготрајне топлотне циклусе и захтевна радна окружења. Оптимизовани дизајн крајњих зуба пружа:

· Стабилна прецизност димензија

· Једноставна расподела оптерећења

· Побољшано отпорност на топлотне деформације

· Побољшана поузданост услуге

Комплектни и ефикасни дизајн ротора

Технологија крајњих зуба комбинује функције позиционирања и преноса торка, омогућавајући инжењерима да постигну:

· Упроштене структуре ротора

· Смањена тежина компоненте

· Лака инсталација и одржавање

· Побољшање ефикасности система

Primene

Нуклеарни системи за производњу енергије

· Скупштине ротора нуклеарних парних турбина

· Сврске ротора генератора

· Усавршавања за вала турбина

· Атомска опрема за ротацију енергије

Опрема за нуклеарну индустрију

· Пумпе за хлађење реактора

· Авионски циркулациони пумпе

· Velike centifugale pumpe

· Машине за вртење високонаданости

Енергетске и тешке апликације

· Парове турбине

· Велике опреме за производњу енергије

· Индустријски ротациони системи

· Прецизни механички зглобови

Зашто бирати ОБТ нуклеарне снаге ротор крајње зубе?

✓ Професионални дизајн и производња за Цурвиц и Хиртх система за спој
✓ Моћ за обраду на великом нивоу до Ø3400 мм дијаметра и 6000 мм дужине
✓ Ультра-висок прецизност брушења до 0,002 мм
✓ Висока поузданост за дуготрајну континуирано функционисање
✓ Одлична тачност позиционирања и способност преноса торка
✓ прилагођена решења за нуклеарну енергију и тешке ротирајуће опреме

ОБТ пружа прецизно дизајнирана решења за завршне зубе ротора нуклеарне снаге за сигуран, поуздани и дуготрајан рад критичних ротирајућих система.
